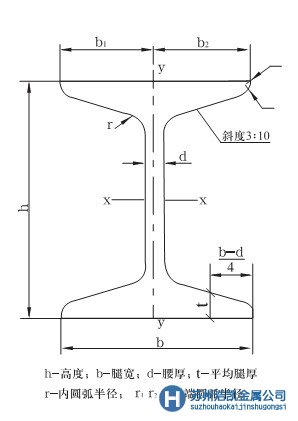

表一、礦用工字鋼截面尺寸、面積
型號    h    b    d    t    r    r1    r2    截面面積 cm2
    mm
9    90+2.0    76+2.0    8+0.6    10.9    12    4    1.5    22.54
11    110+2.0    90+2.0    9+0.6    14.1    12    5    1.5    33.18
12    120+2.0    95+2.0    11 +0.6    15.3    15    5    1.5    39.72

表二、礦用工字鋼理論重量及截面參數
型號    理論重量 kg/m    參數數值
        x-x    y-y
        Ix?cm4    wx?cm3    ix?cm    sx?cm4    Iy?cm3    wy?cm3    iy?cm
9    17.69    281.0    62.5    3.53    37.8    62.5    16.5    1.67
11    26.05    623.7    113.4    4.3    68.5    127.7    28.4    1.96
12    31.18    867.1    144.5    4.67    87.9    178.2    37.5    2.12
